該系列互感器具有兩個二次繞組，其一(1S1、1S2）用于電流表指示，額定電流為交流5A或交流1A，其二（2S1、2S2）用于遠傳遙測，可與ARTU-M32遙測單元或ARD3電動機保護器配套使用，額定電流為交流20mA；雙繞組電流互感器的線性可至8倍，且電流在8倍時，也能保證雙繞組電流互感器的誤差在0.2-0.5%。應用范圍：
用于電動機保護回路訂貨范例：
具體型號：AKH-0.66/S S-40I 500/5A/20mAAKH-0.66S系統監控用電流互感器

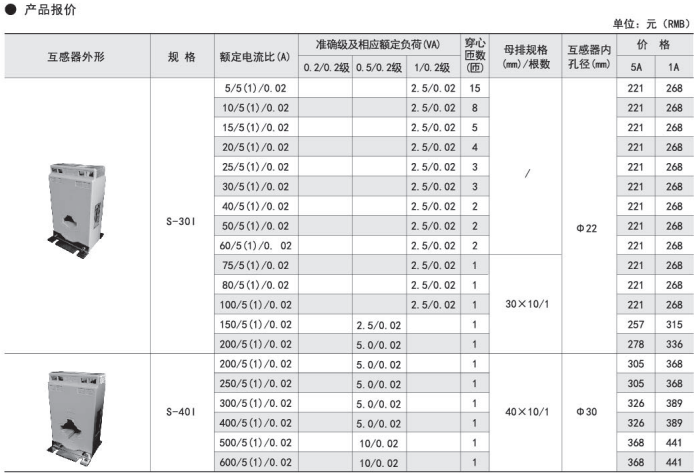

| 規格 | 額定電流比(A) | 準確級及相應額定負荷(VA) | 穿心匝數(匝) | 母排規格(mm)/根數 | 電纜最大外徑(mm) | 安裝方式 | ||
| 0.2/0.2級 | 0.5/0.2級 | 1/0.2級 | ||||||
| S-30I | 5/5(1)/0.02 | 2.5/0.02 | 15 | / | φ22 | F | ||
| 10/5(1)/0.02 | 2.5/0.02 | 8 | ||||||
| 15/5(1)/0.02 | 2.5/0.02 | 5 | ||||||
| 20/5(1)/0.02 | 2.5/0.02 | 4 | ||||||
| 25-30/5(1)/0.02 | 2.5/0.02 | 3 | ||||||
| 40-60/5(1)/0.02 | 2.5/0.02 | 2 | ||||||
| 75-100/5(1)/0.02 | 2.5/0.02 | 1 | 30×10/1 | B,F | ||||
| 150/5(1)/0.02 | 2.5/0.02 | 1 | ||||||
| 200/5(1)/0.02 | 5.0/0.02 | 1 | ||||||
| S-40I | 200/5(1)/0.02 | 5.0/0.02 | 1 | 40×10/1 | φ30 | C,F | ||
| 250-400/5(1)/0.02 | 5.0/0.02 | 1 | ||||||
| 500-600/5(1)/0.02 | 10/0.02 | 1 | ||||||
| S-50Ⅱ | 600-800/5(1)/0.02 | 10/0.02 | 1 | 50×10/ 1-2 | / | B | ||
| 1000/5(1)/0.02 | 15/0.02 | 1 | ||||||
| 1200-1250/5(1)/0.02 | 20/0.02 | 1 | ||||||
| S-60Ⅱ | 300-400/5(1)/0.02 | 5.0/0.02 | 1 | 60×10/ 1-2 | / | C | ||
| 500-800/5(1)/0.02 | 10/0.02 | 1 | ||||||
| 1000-1250/5(1)/0.02 | 10/0.02 | 1 | ||||||
| 1500-2000/5(1)/0.02 | 20/0.02 | 1 | ||||||
| S-80Ⅱ | 600-800/5(1)/0.02 | 10/0.02 | 1 | 80×10/ 1-2 | / | |||
| 1000-1250/5(1)/0.02 | 10/0.02 | 1 | ||||||
| 1500-2000/5(1)/0.02 | 20/0.02 | 1 | ||||||
| 2500-3000/5(1)/0.02 | 30/0.02 | 1 | ||||||
| S-100Ⅱ | 1000-1250/5(1)/0.02 | 10/0.02 | 1 | 100×10/ 1-3 | / | D | ||
| 1500-2000/5(1)/0.02 | 20/0.02 | 1 | ||||||
| 2500-3000/5(1)/0.02 | 30/0.02 | 1 | ||||||
| 4000/5(1)/0.02 | 30/0.02 | 1 | ||||||
| S-120Ⅱ | 2000/5(1)/0.02 | 20/0.02 | 1 | 120×10/ 1-3 | / | |||
| 2500-3000/5(1)/0.02 | 30/0.02 | 1 | ||||||
| 4000-5000/5(1)/0.02 | 30/0.02 | 1 | ||||||
| S-200Ⅱ | 2000/5(1)/0.02 | 20/0.02 | 1 | 100×10/ 2-6 | / | |||
| 2500-3000/5(1)/0.02 | 30/0.02 | 1 | ||||||
| 4000-6300/5(1)/0.02 | 30/0.02 | 1 | ||||||
